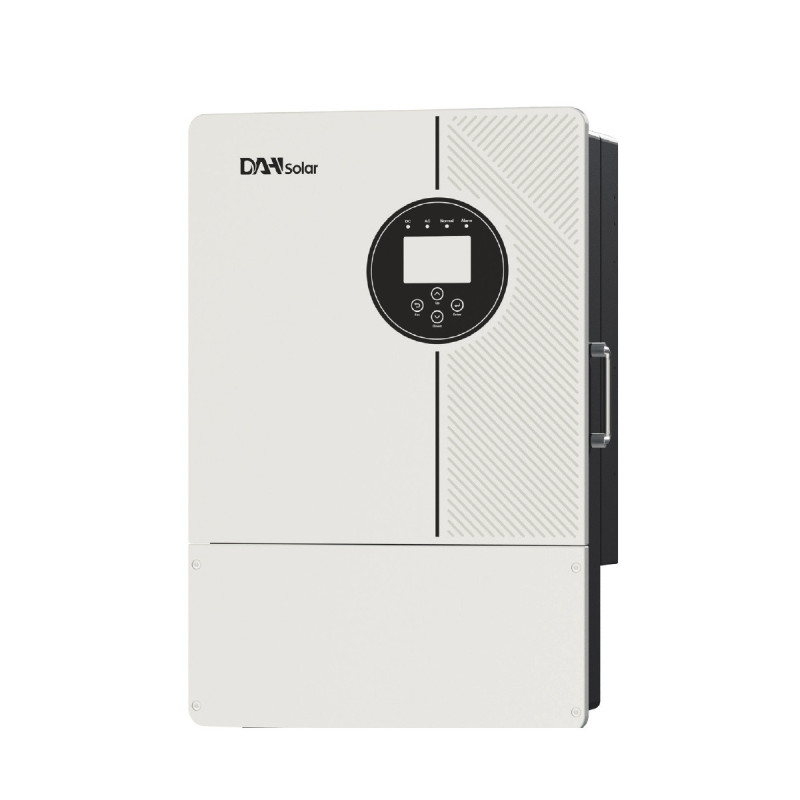

DAH Solar 12 kW trifazni hibridni inverter 48 V – DHN-LVEH3P12K-EU-G1

DAH Solar trifazni hibridni inverter 12 kW za 48 V baterije

DAH Solar DHN-LVEH3P12K-EU-G1 je trifazni hibridni inverter nazivne moči 12 kW, namenjen povezovanju sončne elektrarne, nizkonapetostnega baterijskega hranilnika, električnega omrežja in rezervnega napajanja.

Primeren je za stanovanjske hiše, kmetije, delavnice, manjše poslovne objekte in druge sisteme, kjer želite povečati lastno porabo proizvedene sončne energije, shranjevati presežke v baterije ter zagotoviti napajanje izbranih porabnikov tudi ob izpadu omrežja.

Glavne prednosti inverterja

• nazivna trifazna izhodna moč 12 kW,
• nizkonapetostni baterijski sistem 40–60 V DC,
• največji tok polnjenja baterije do 240 A,
• največji tok praznjenja baterije do 240 A,
• največja priporočena moč PV-polja 19,2 kWp,
• dva neodvisna MPPT-sledilnika,
• trije priključki za PV-stringe v razporeditvi 2 + 1,
• podpora za združljive litijeve baterije z BMS-komunikacijo,
• možnost uporabe ustrezno nastavljenih svinčenih baterij,
• ločeni priključki za omrežje, rezervni izhod in generator,
• podpora za omejevanje oziroma preprečevanje oddaje v omrežje,
• časovno nastavljivo polnjenje in praznjenje baterije,
• možnost zmanjševanja konične porabe iz omrežja,
• možnost uporabe generatorja ali funkcije AC coupling,
• možnost vzporedne povezave več inverterjev,
• barvni LCD-zaslon,
• oddaljeno spremljanje prek priloženega podatkovnega ključa,
• komunikacija CAN, RS485 in Modbus,
• ohišje z zaščito IP65.

Dva MPPT-sledilnika in priklop do 19,2 kWp solarnih panelov

Inverter omogoča priklop solarnega polja z največjo priporočeno močjo do 19,2 kWp. Opremljen je z dvema neodvisnima MPPT-sledilnikoma in tremi priključki za PV-stringe v razporeditvi 2 + 1.

Dva ločena MPPT-vhoda omogočata priklop dveh skupin panelov z različno orientacijo, naklonom ali pogoji osvetlitve. Največja dovoljena vhodna PV-napetost znaša 800 V, delovno MPPT-območje pa 200–650 V.

Nizkonapetostni baterijski sistem 40–60 V

DAH Solar DHN-LVEH3P12K-EU-G1 je namenjen nizkonapetostnim baterijskim hranilnikom v območju od 40 do 60 V DC. Podpira združljive litijeve baterije z BMS-komunikacijo prek povezave CAN ali RS485.

Največji tok polnjenja in praznjenja znaša 240 A. Dejanski dovoljeni tok mora biti vedno prilagojen lastnostim uporabljene baterije, omejitvam njenega BMS-a, preseku kablov, varovalkam in baterijskemu odklopniku.

Za ustrezne hranilnike preverite našo ponudbo baterij za sončne sisteme in samooskrbo.

Rezervno napajanje ob izpadu omrežja

Ločeni rezervni izhod omogoča napajanje izbranih porabnikov tudi ob izpadu električnega omrežja, če je sistem opremljen z ustrezno baterijo in pravilno izvedeno električno zaščito.

Na rezervni izhod je mogoče priključiti pomembne porabnike, kot so razsvetljava, hladilniki, krmiljenje ogrevanja, komunikacijska oprema, črpalke in drugi primerno dimenzionirani porabniki. Pri motorjih, kompresorjih in drugih napravah z visokim zagonskim tokom je treba preveriti dejanske zagonske obremenitve.

Prilagodljivi načini delovanja

Inverter omogoča več načinov upravljanja energije. Glede na potrebe sistema lahko nastavite prednostno napajanje porabnikov, polnjenje baterije, oddajo presežkov v omrežje ali omejevanje prevzema energije iz omrežja.

• Load First: sončna energija najprej napaja porabnike, presežek pa polni baterijo.
• Battery First: sončna energija prednostno polni baterijo.
• Time of Use: polnjenje in praznjenje se upravljata glede na nastavljena časovna obdobja.
• Zero Export: omejevanje oziroma preprečevanje oddaje energije v omrežje.
• Peak Shaving: omejevanje največje moči, prevzete iz omrežja.
• Selling First: prednostna oddaja razpoložljivih presežkov v omrežje, kjer je to dovoljeno.

Generator, pametni izhod in AC coupling

Priključek GEN se lahko glede na nastavitve uporablja kot vhod za generator, kot pametni izhod za izbrane porabnike ali za AC coupling z obstoječim omrežnim solarnim inverterjem.

To omogoča prilagodljivo nadgradnjo obstoječih sončnih elektrarn in uporabo dodatnega vira energije v sistemih, kjer omrežje ni vedno zanesljivo ali sploh ni na voljo.

Merjenje pretoka energije in omejevanje izvoza

V kompletu so priloženi trije tokovni transformatorji CT, po eden za vsako fazo. Omogočajo merjenje pretoka energije med objektom in električnim omrežjem ter pravilno delovanje funkcije omejevanja izvoza.

CT-senzorji morajo biti nameščeni v pravilni smeri in v pravilnem faznem zaporedju. Nepravilna montaža lahko povzroči napačne meritve in nepravilno regulacijo moči.

Oddaljeni nadzor in komunikacija

Priloženi podatkovni ključ LSW-5B3153 omogoča spremljanje delovanja inverterja prek podprte spletne ali mobilne platforme proizvajalca.

Inverter podpira tudi komunikacijske povezave CAN, RS485 in Modbus. Možnost povezovanja z zunanjimi nadzornimi sistemi je odvisna od razpoložljivosti komunikacijskih registrov, različice programske opreme in uporabljene integracije.

Vsebina paketa

• 1 × trifazni hibridni inverter DHN-LVEH3P12K-EU-G1,
• 1 × stenski montažni nosilec,
• 1 × podatkovni ključ LSW-5B3153,
• 3 × tokovni transformator CT,
• 1 × komunikacijski kabel z dvema priključkoma RJ45,
• 1 × temperaturno tipalo baterije,
• 1 × feritni obroč,
• 3 × pozitivni PV-konektor,
• 3 × negativni PV-konektor,
• 1 × orodje za PV-konektorje,
• montažni vijaki in pritrdilni material,
• 1 × uporabniški priročnik,
• 1 × pakirni seznam.

Tehnični podatki

Celovit sistem za sončno elektrarno in baterijski hranilnik

Za sestavo celotnega sistema preverite tudi našo ponudbo solarnih panelov in baterij za shranjevanje energije.

Druge modele in rešitve najdete v kategoriji razsmerniki in inverterji.

Pomembno pred nakupom

Inverter mora vgraditi, priključiti in nastaviti ustrezno usposobljena oseba. Pred nakupom je treba preveriti združljivost baterije in njenega BMS-protokola, napetost ter razporeditev solarnih panelov, način priklopa, lokalne elektroinštalacije in zahteve pristojnega elektrodistribucijskega operaterja.

Možnost oddaje energije v javno omrežje je odvisna od lokalnih pogojev, soglasij, zahtev distribucijskega operaterja in veljavnih certifikatov za konkretno različico inverterja.
